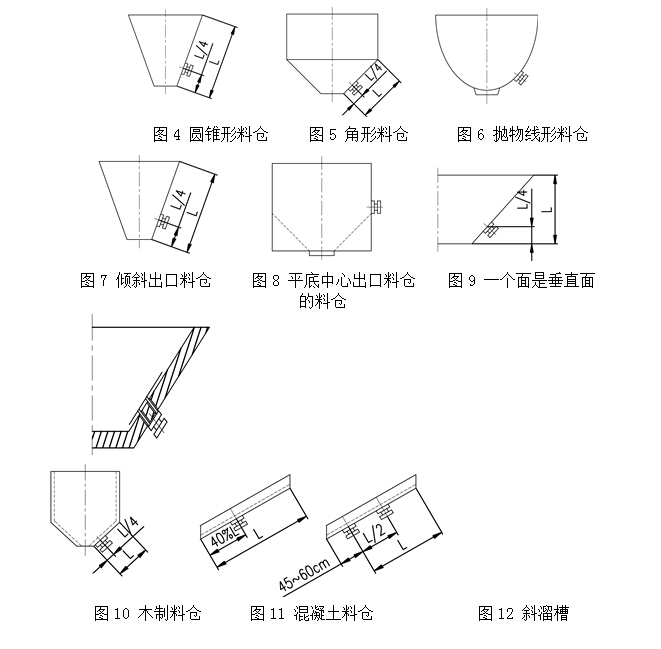

一、用途与特点仓壁振动器用于防止和排除各种料仓由于物料的内磨擦、潮解、带电、成份偏析等原因引起的“堵塞”、“搭拱”现象。是物料从料仓口顺利排出，保证整个生产流程正常进行的良好辅助设备，广泛应用于矿山、冶金、化工、建材、机械等各行各业中。CZ型仓壁振动器由于采用了近共振原理，具有体积小、寿命长、耗电量小、结构简单、安装方便的特点，它同附加搅拌翼，送入脉动压缩空气等解除“堵塞”、“搭拱”方法相比具有设备费用低、维修量小的优越性。CZ型仓振器对粘性物料的破拱能力将会显著降低。二、主要技术参数型号振动力kgf适用料仓壁厚mm电压V有功功率w表示电流A振动次数次/分重量kg配套控制箱型号CZ10100.6～0.8AC22020≤0.330002.6 XKZ—5G2CZ25250.8～1.625≤0.48CZ50501.2～1.630≤0.510CZ1001001.5～4.040≤0.915CZ1501502.0～0.850≤1.017CZ2502504～860≤1.235CZ4004006～10120≤2.062.5CZ6006006～12150≤2.370XKZ—10G2CZ8008006～14200≤3.890CZ100010008～14200≤3.8100CZ1500150010～16300≤7.0120XKZ—20G2注：适于安装料仓壁厚数值仅供参考。三、主机外型尺寸外型尺寸如图：图〔2〕为CZ250、CZ400、CZ600、CZ800、CZ1000、CZ1500型螺旋弹簧仓壁振动器，图〔1〕为CZ10、CZ25、CZ50、戏100、CZ150型为环氧旋弹板簧仓壁振动器，图〔3 〕为CZ250、CZ400、CZ600可制作成封闭型仓壁振动器                                                                    单位：mm型 号L1LB1BhHDn-фd图形CZ10146183138696ф1202—ф10图1CZ252452401788120ф1702—ф12CZ502502701858128ф1802—ф13CZ10025028018510165ф1952—ф14CZ15026028519010170ф1952—ф14CZ25023040014517015300/4—ф12图2CZ40023040021024516360/4—ф14CZ60023040021024516360/4—ф14CZ80012055023034623400/4—ф26CZ100012055023034623400/4—ф26图2CZ150022056024034623420/4—ф20工作原理：如图（2）所示，仓壁振动器由振动体，共振弹簧，电磁铁，底座等部件组成。振动体、铁芯、线圈等部件组成振动质量m1，与主振弹簧构成单质体近共振系统。电磁线圈由交流电经半波整流线路供电后产生电磁力，系统在电磁力作用下作受迫振动。振动质量m1的惯性力通过助阵弹簧传递给仓壁，使仓壁产生轻微振动，有效地克服了材料的内磨擦力和内聚力，使物料从料仓口顺利排出。四、维修与调试机器正常工作时，应达到以下标准：1、 电流不超过额定值；2、 振动体（外壳）振幅达到或大于额定值1.7mm；3、 振动时无异常噪音，一般小于40-50分贝。机器出现故障应及时停机维修，以免损坏其它部件。常见故障及检修方法故 障 征 象       可 能 原 因       排 除 方 法 振动器无振动1、 电控箱无电流输出。2、 连接线断路。3、 线圈损坏。1、 检查电控箱及电源。2、 检查联接各接点是否断开。3、 更换线圈。 振动微弱电流偏大1、弹簧刚度偏大或偏小。2、气隙偏大或堵塞。3、输出电压低。1、调整弹簧刚度或配重重量。2、调整气隙。正常值2.5±0.1mm。3、检查电控箱及电源。  噪   音1、弹簧压紧螺栓或配重螺栓松开。2、弹簧断裂。3、仓壁共振。4、电磁铁撞击。5、振动器底脚松动。1、压紧螺栓。2、更换相同尺寸、相同厚度、相同数量的环氧玻璃钢弹簧。3、调整仓壁刚度或加入物料。4、调低电控箱输出电压。5、压紧振动器固定底脚螺栓。调试方法：振动器一般在底临界近共振状态下工作。弹簧刚度直接影响振动器的工作状态，刚度加大，振幅减小，电流上升；刚度降低，振幅不稳，电流上升，同时可能引起电磁铁间的撞击。具体调试方法：刚度大时，可稍许松开弹簧两端的压紧螺栓或增加振动体上的配重重量；刚度小时，可压紧板簧压紧螺栓或减少配重重量。 五、使用方法
